Wstęp
Poradnik dotyczy uruchomienia przekaźnika lokalnego w panelu wewnętrznych: KG-M117, KG-U10, KG-U11 oraz przypisanie przekaźników z stacji zewnętrznych: KG-S11R, KG-S21R-P, KG-S21R-N, KG-S22R-N, KG-S30KRD-P celem wywołania ich podczas rozmowy / podglądu
Konfiguracja przekaźnika lokalnego w panelu wewnętrznym

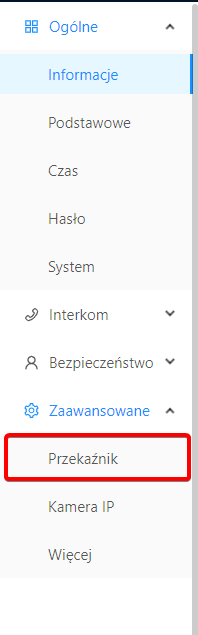

Po zalogowaniu się do panelu wewnętrznego przejdź do zakładki Przekaźnik

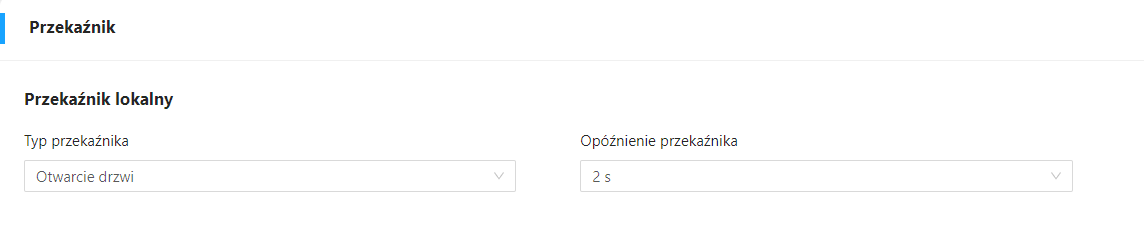

Sekcja pierwsza pozwala na skonfigurowanie jego opóźnienia min wartość do 1 sekunda, a maksymalna 20 sekund.

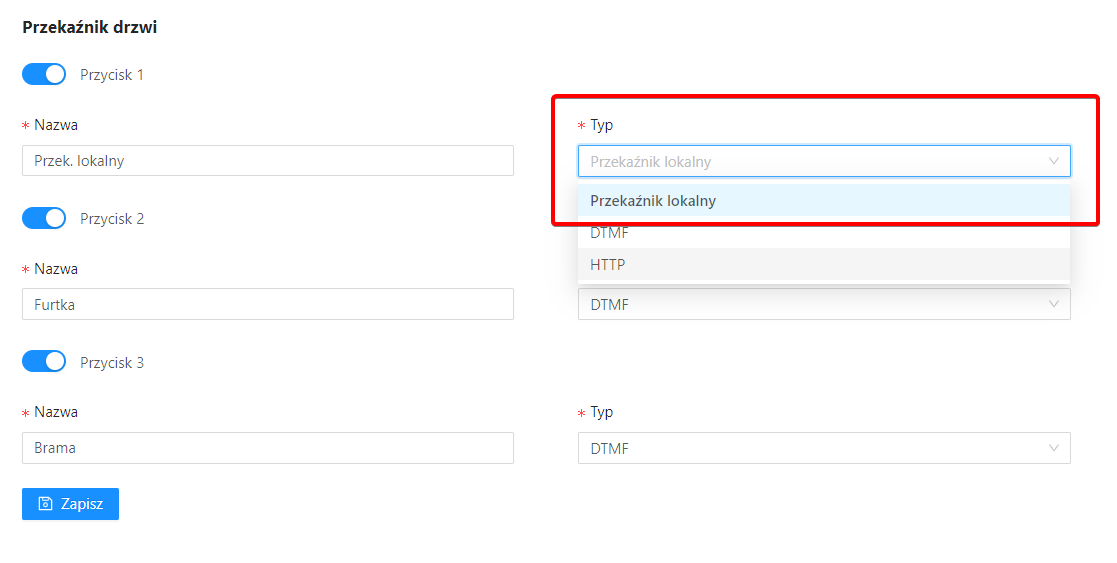

Sekcja druga pozwala na konfiguracje samego typu danego przekaźnika przypisując go pod odpowiednią kolejność przycisku wyświetlanego na liście dla monitora KG-M117 lub domofonu KG-U10/U11 oraz wprowadzenia jego nazwy. W przypadku monitora KG-M117 nazwy ustawione w monitorze będą tożsame z nazwami przekaźników w aplikacji mobilnej.
Przypisanie przekaźników z stacji zewnętrznej do panelu wewnętrznego

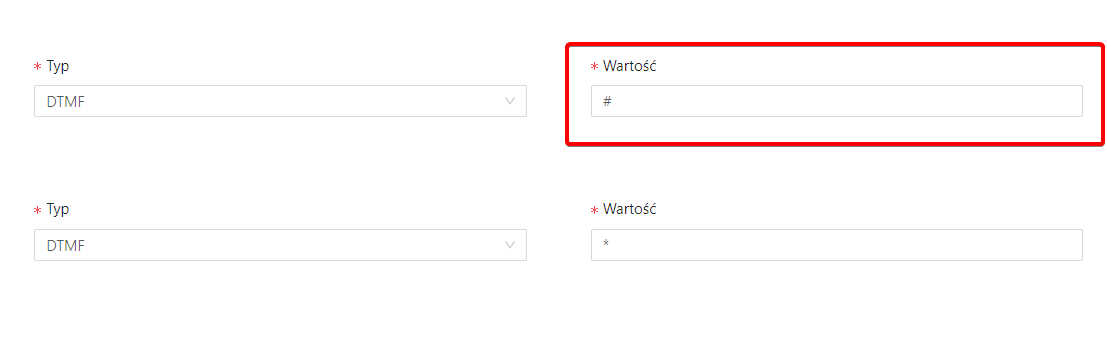

Celem wywołania przekaźnika z panelu zewnętrznego w czasie rozmowy lub wywołania podglądu należy przypisać go do panelu wewnętrznego w sekcji Przekaźnik przy pomocy odpowiedniego kodu wywołania DTMF
Kody wywołania DTMF
- znak wywołania: # – przekaźnik nr 1 na stacji zewnętrznej
- znak wywołania: 0 – przekaźnik nr 2 na stacji zewnętrznej
- znak wywołania: * – przekaźnik nr 3 na stacji zewnętrznej
Konfiguracja opóźnienia oraz czasu zwarcia przekaźnika w stacji zewnętrznej

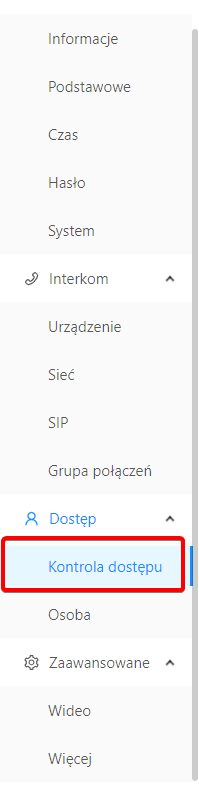

W celu konfiguracji opóźnienia działania, długości działania oraz typu przekaźnika należy zalogować się do stacji zewnętrznej oraz przejść do zakładki Kontrola dostępu

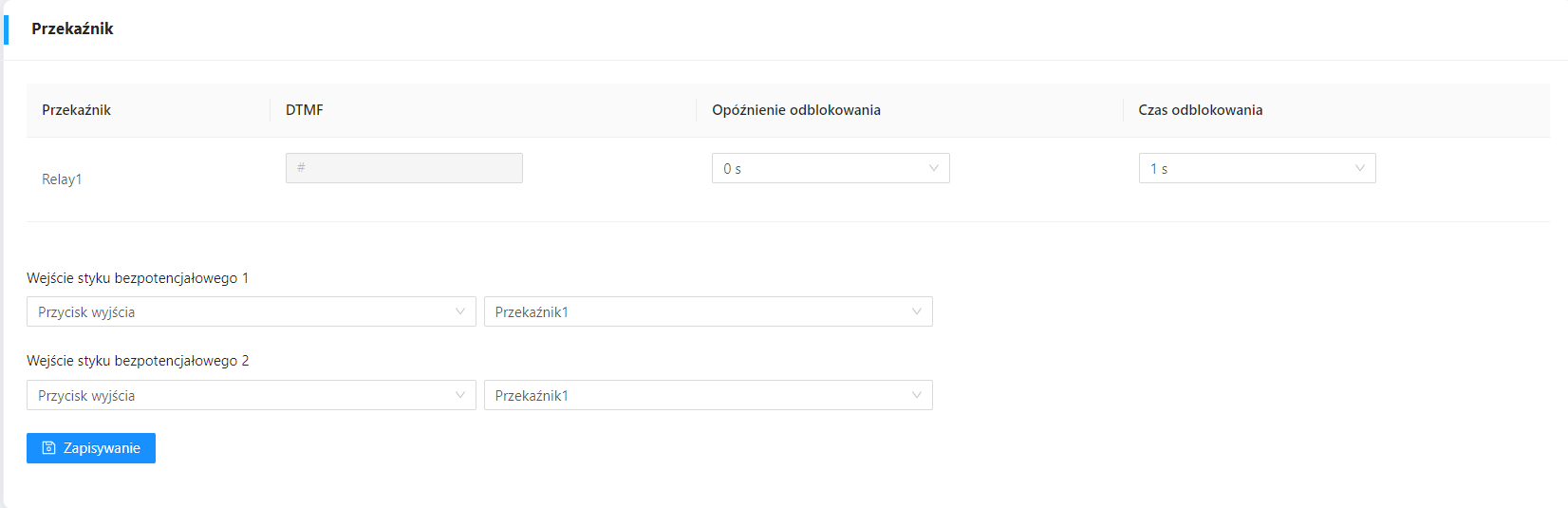

W sekcji przekaźnik istnieje możliwość podejrzenia kodów wywołania dla konkretnego numeru przekaźnika w przypadku modelu stacji z dwoma lub trzema przekaźnikami na liście wyświetlą się dodatkowe modułu. Zakres opóźnienia czasu odblokowania od 0 sekund do 9 sekund, a dla czasu odblokowania od 1 sekundy do 9 sekund
Wywołanie przekaźników z panelu wew. KG-M117

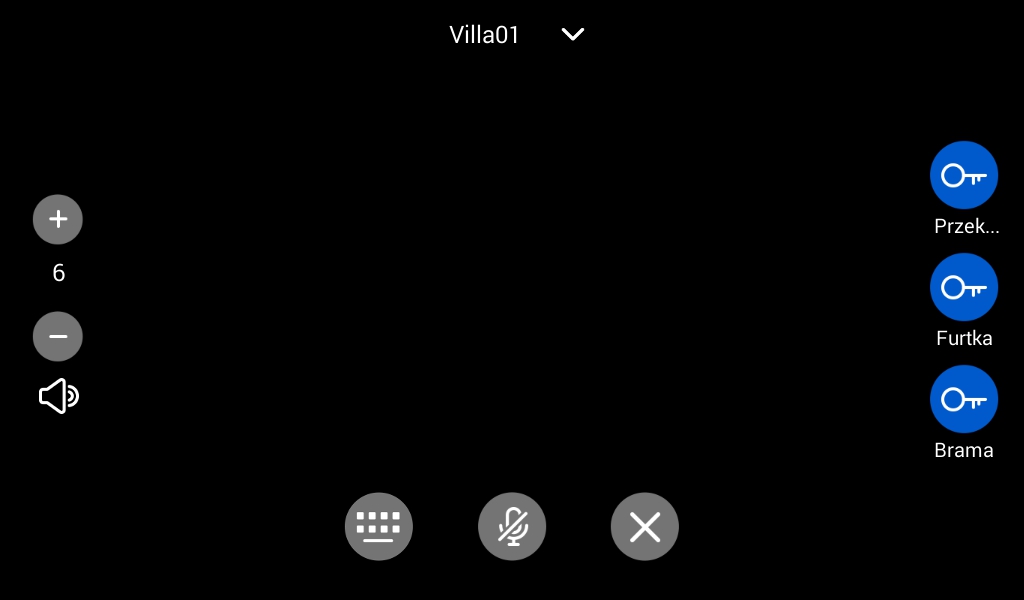

Po odebraniu połączenia lub manualnym wywołaniem podglądu na monitorze ukarze się lista z dostępnymi przekaźnikami
Wywołanie przekaźników z panelu wew. KG-U10/U11

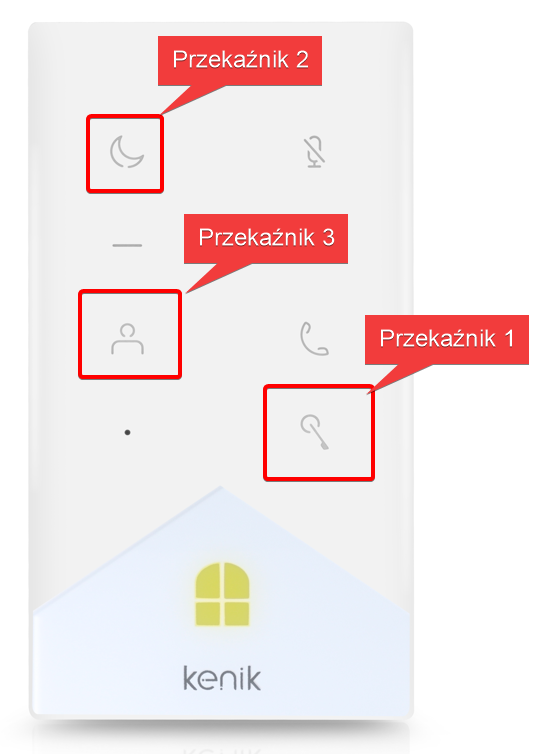

Po odebraniu połączenia na domofonie należy wywołać jeden z następujących przycisków celem otwarcia przekaźnika
